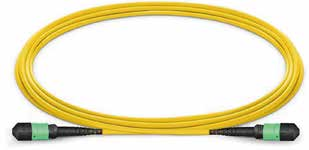

MPO Trunk patch Cords
El cable de conexión MPO (Multi-fiber Push-On Patch Cord) es un cable multifibra que utiliza conectores MPO/MTP y está diseñado para redes de fibra de alta densidad y alta velocidad. Su principal ventaja radica en que integra múltiples fibras ópticas (como de 12, 24 y 48 núcleos) a través de un único cable, lo que simplifica enormemente el cableado y mejora la eficiencia de la transmisión. Es un componente esencial en centros de datos, redes 5G y entornos de computación en la nube.
| Parámetro | Especificación | Descripción |
| Tipo de fibra | Multimodo (OM3/OM4/OM5) Modo único (OS2/G.652D) | - Multimodo: alta velocidad a corta distancia (OM4 admite 100G a 150 m) - Modo único: red troncal de larga distancia (≤40 km) |
| Número de núcleos | 12 colores, 24 colores, 48 colores | Cuantos más núcleos, mayor será la densidad de ancho de banda (por ejemplo, 24 núcleos admiten 4 canales de 100 G). |
| Pérdida de inserción | ≤0,3 dB (multimodo) ≤0,2 dB (modo único) | La cara final utiliza un proceso de pulido UPC/APC (pérdida de retorno APC ≥60 dB). |
| Radio de curvatura | Dinámico ≤10×diámetro Estático ≤15×diámetro | Funda flexible, adecuada para el cableado en espacios reducidos (como conductos de cables, parte trasera de armarios). |
| Vida conectada | ≥500 veces (conector MTP) | Diseño de pasador guía de cerámica de precisión para garantizar la estabilidad a largo plazo. |
| Material de la vaina | LSZH (baja emisión de humos y cero halógenos) PVC/blindado | La funda ignífuga LSZH cumple con la norma IEC 60332; el tipo blindado es a prueba de ratas y resistente a la presión (escenario industrial). |
- Parámetro de producto
| Parámetro | Especificación | Descripción |
| Tipo de fibra | Multimodo (OM3/OM4/OM5) Modo único (OS2/G.652D) | - Multimodo: alta velocidad a corta distancia (OM4 admite 100G a 150 m) - Modo único: red troncal de larga distancia (≤40 km) |
| Número de núcleos | 12 colores, 24 colores, 48 colores | Cuantos más núcleos, mayor será la densidad de ancho de banda (por ejemplo, 24 núcleos admiten 4 canales de 100 G). |
| Pérdida de inserción | ≤0,3 dB (multimodo) ≤0,2 dB (modo único) | La cara final utiliza un proceso de pulido UPC/APC (pérdida de retorno APC ≥60 dB). |
| Radio de curvatura | Dinámico ≤10×diámetro Estático ≤15×diámetro | Funda flexible, adecuada para el cableado en espacios reducidos (como conductos de cables, parte trasera de armarios). |
| Vida conectada | ≥500 veces (conector MTP) | Diseño de pasador guía de cerámica de precisión para garantizar la estabilidad a largo plazo. |
| Material de la vaina | LSZH (baja emisión de humos y cero halógenos) PVC/blindado | La funda ignífuga LSZH cumple con la norma IEC 60332; el tipo blindado es a prueba de ratas y resistente a la presión (escenario industrial). |
MPO patch cord (Multi-fiber Push-On Patch Cord) is a multi-fiber connection cable that uses MPO/MTP connectors and is designed for high-density, high-speed fiber networks. Its core advantage is that it integrates multiple optical fibers (such as 12-core, 24-core, and 48-core) through a single patch cord, greatly simplifying wiring complexity and improving transmission efficiency. It is a core component in data centers, 5G networks, and cloud computing scenarios.
MPO patch cord advantages
Save space and cost
A single patch cord replaces multiple single-core patch cords, reducing cable clutter and reducing pipe/cabinet occupancy costs.
Quick deployment
The pre-terminated design is plug-and-play, no on-site welding is required, and the project cycle is shortened.
Future compatibility
Supports smooth upgrade to higher bandwidth (such as 400G→800G) to protect investment.
High reliability
Fully automated grinding process, 100% interferometer detection of the end face, and insertion loss stability is better than ±0.1dB.
|
|
|
| ||
Features of MPO patch cord
High-density integration
A single patch cord integrates 12/24/48 cores of optical fiber, saving 70% space compared to traditional LC patch cords, and is suitable for high-density equipment such as racks and switches.
Typical interface: MPO (universal) or MTP (high-precision upgraded version, longer plug-in life).
High-speed transmission
Supports 40G/100G/400G/800G networks, multimode fiber (OM3/OM4/OM5) short-distance transmission (≤150m), single-mode fiber (OS2) long-distance transmission (≥10km).
Bandwidth utilization is improved through parallel optical technology or wavelength division multiplexing (WDM).
Pre-terminated design
Factory prefabricated terminations (such as MPO to LC branch patch cords) reduce on-site splicing and increase deployment efficiency by more than 50%.
Supports flexible configuration of polarity (Type A/B/C) to adapt to different network architecture requirements.
24/48/72/96/144cores-N*N multi- tubes | |
|
|
| |
| |
12/24/36 cores-1*N fanout multi-tubes | |
|
|
| |
Application scenarios
Data center
40G/100G network: MPO-24 core jumper branches into 6×LC duplex to connect switches and servers. 400G deployment: MPO-16 core supports 4×100G channels (such as QSFP-DD optical modules).
5G base station and telecommunications network
Single-mode MPO jumpers are used for long-distance interconnection between base stations, and multi-mode jumpers support high-density connections in the computer room.
Enterprise core network
The MPO pre-terminated system simplifies the wiring of the computer room, reducing labor costs and fault points.
Supercomputing center and AI cluster
OM5 MPO jumpers support SWDM (short wave wavelength division multiplexing), single-fiber transmission of multi-wavelength signals, and improve bandwidth utilization.
Ordering Information
Fiber Counts | Connector A | Connector B | Fiber Counts | Polarity | Cable | Fiber Type | Cable Jacket |
8 12 24 | MPO/MTP(F/M) | MPO/MTP(F/M) | Standard loss | IH-MPO-A | Mini | SM-9/125-G652D | OFNP OFNR LSZH |
MPO/MTP(F/M) | MPO/MTP(F/M) | ≤0,7 dB | IH-MPO-B | Cable de paquete mini | SM-9/125-G657A1 | ||
MPO/MTP(F/M) | MPO/MTP(F/M) | Baja pérdida | IH-MPO-C | Cable plano | SM-9/125-G657A2 | ||
MPO/MTP(F/M) | MPO/MTP(F/M) | ≤0,35 dB | Cable plano desnudo | MM-62.5/125-OM1 | |||
MPO/MTP(F/M) | MPO/MTP(F/M) | MM-50/125-OM2 | |||||
MPO/MTP(F/M) | MPO/MTP(F/M) | MM-50/125-OM3-150 | |||||
MM-50/125-OM3-300 | |||||||
MM-50/125-OM4-550 |
