HL-IP68-M10P
La caja de distribución de fibra es uno de los dispositivos clave en las soluciones FTTH (Fibra hasta el Hogar). Se utiliza principalmente para realizar las funciones de conexión, división y cableado entre el cable óptico troncal y la fibra óptica del usuario. HUALUE ofrece una amplia gama de cajas de distribución de fibra, compatibles con diversas interfaces de adaptador como SC, LC, FC, etc., y se utilizan ampliamente en acceso comunitario, cableado de edificios, redes de comunicación interior
La caja de terminales preconectada de HL es una solución innovadora para el desarrollo de redes de fibra óptica FTTX en entornos de planta externa o interna. Se puede instalar en la pared, poste o cable portador. Permite el paso de cable de baja o media densidad y una distribución rápida a través de sus puertos de salida preconectados, lo que ahorra considerablemente tiempo y costes operativos.
- Parámetro de producto
La caja de terminales preconectada de HL es una solución innovadora para el desarrollo de redes de fibra óptica FTTX en entornos de planta externa o interna. Se puede instalar en la pared, poste o cable portador. Permite el paso de cable de baja o media densidad y una distribución rápida a través de sus puertos de salida preconectados, lo que ahorra considerablemente tiempo y costes operativos.
CAJA DE TERMINALES IP68 PRECONECTADA CON 8 PUERTOS
● Diseño de estructura avanzada, fácil operación y enrutamiento razonable. Material: PC+ABS
● Resistente a la humedad, al agua, al polvo y al envejecimiento. Nivel de protección hasta IP68.
● Entrada ovalada para cable de fibra óptica, 2 entradas de derivación para cable de fibra óptica y 8 adaptadores preconectados.
● Bandejas de empalme opcionales. - Método de instalación: En poste, en antena, en pared.
● Puede equiparse con una bandeja para guardar cables de bajada con capacidad para 50 metros de cable redondo de 5 mm.
Especificaciones mecánicas
Parámetro | Valor |
Dimensiones externas (A x B x C) | 370(L) x 255(A) x 138(P) mm |
Color | Negro / Personalizable |
Nivel de protección | IP68 |
Tamaño y número de puertos de cable óptico | 1 entrada de cable óptico ovalada, Cable óptico de derivación 2 |
Capacidad máxima | Entradas y 8 adaptadores preconectados de 4 tipos (48 núcleos) |
Tamaño de entrada de cable | Hasta Φ15 mm |
Tamaño del cable | 2 puertos de derivación x Φ12 mm |
Temperatura de funcionamiento | -40°+ 65° |
Temperatura de instalación | -5°+ 40° |
Temperatura de almacenamiento | -40°+ 65° |
Presión atmosférica | 70~106 kPa |
Humedad relativa del aire | +40° |
Inflamabilidad | UL94 |
Prueba de niebla salina neutra (NSS) | 48 horas |
desempeño ambiental | Cumple totalmente con la normativa RoHS. |
Método de instalación | En poste, aéreo, en pared |
Esquema dimensional
Coleta | IL(dB) de la cola de cerdo | IL(dB) de la caja de distribución | Método de prueba RL(dB) | |
Coleta-SC/APC-00- | ≤0,3 | ≤0,5 | ≥55 dB | IL:IEC61300-3-4 |
SM-SX(1C1F)- | ||||
OD0.9MM-PVC- | Método B | |||
Cable G657A2 | ||||
Color (predeterminado) | RL:IEC61300-3-6 | |||
Interior-RoHS-1,5M |

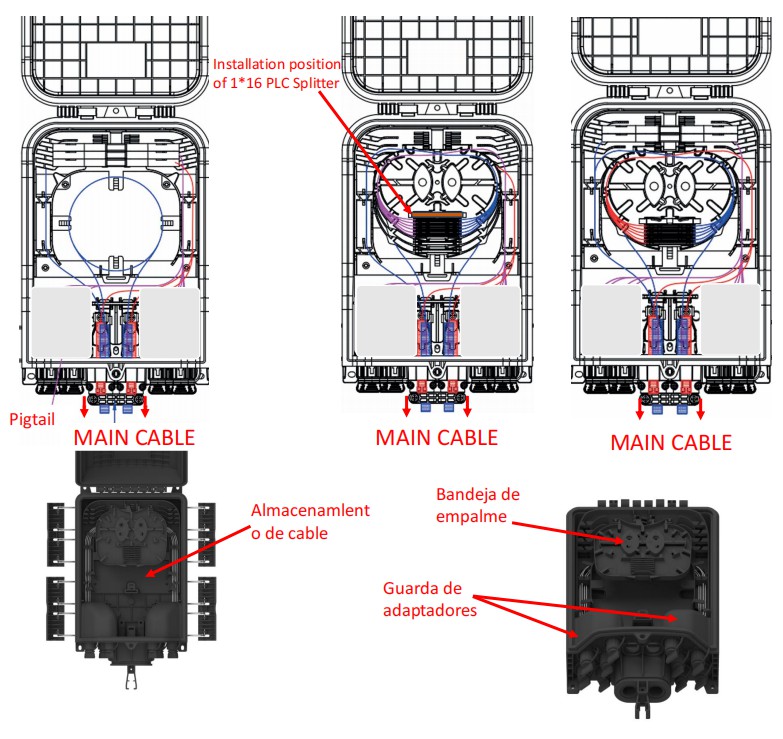

Diagrama de enrutamiento

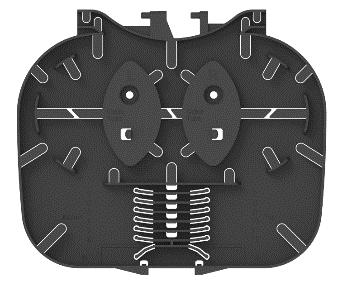

Artículo | Bandeja de empalme A |
Dimensiones (alto x ancho x profundidad: unidad mm) | 115*129,77*8 |
Peso neto (unidad: kg) | 0,027 |
Foto, |
|
Color | RAL7035 |
Material | ABS+PC |
Capacidad de empalme de una bandeja (núcleos) | 12,1 ranuras para PLC 1/8 |
Características ambientales
Este producto cumple con la directiva de protección ambiental RoHS, y el contenido de plomo, cadmio, mercurio, cromo hexavalente, bifenilos polibromados (PBB) y éteres difenílicos polibromados (PBDE) no supera el límite.
Método de instalación
Taladre 3 agujeros en la pared según el tamaño indicado en la tabla de especificaciones, coloque el perno de expansión de 7,5*40, posicione la caja de manera que coincida con los agujeros y utilice el perno para fijarla.
Pase el anillo por la ranura de la placa posterior y fíjelo al poste de telecomunicaciones.
La estructura aérea
Ata los dos instalados en el chasis suspendido del cable y luego atorníllalos para evitar que la carcasa se caiga.
CONFIGURACIÓN
Nombre de la pieza | Imagen de referencia | Unidad | Cantidad | Observación |
Kit de montaje en pared |
| colocar | 1 | Opcional a petición del cliente. (Tapón de plástico expandido Φ7,5x40 mm, tornillos autorroscantes Phillips M5x40 mm). |
brida de nailon |
| piezas | 5 | 3x100 mm |
Tira de acero inoxidable |
| piezas | 2 | Opcional a petición del cliente. |
Aro |
| piezas | 2 | ᴓ13-19mm |
Llave para tuerca de sellado de cable de rama |
| piezas | 1 | |
Mástique impermeable |
| piezas | 1 | |
Kit de montaje en poste-A |
| colocar | 1 | |
Tubo de protección de fibra desnuda |
| piezas | 1 | |
Kit de crimpado de cables de fibra óptica |
| piezas | 4 | |
Kit de montaje aéreo |
| colocar | 1 | Opcional a petición del cliente. |
