Cable de bajada FTTH GJXH GJXFH | Cable de fibra óptica tipo mariposa para interiores
El cable de fibra óptica HUALUE GJXH/GJXFH es un cable plano para interiores diseñado para redes de acceso de fibra de última milla. Con una estructura compacta, excelente resistencia a la flexión y fácil instalación, el cable GJXH/GJXFH es ideal para distribución FTTH en interiores, banda ancha residencial y aplicaciones de fibra hasta el hogar.
| Parámetro | Especificación GJXH / GJXFH | Parámetro | Especificación GJXH / GJXFH |
| Tipo de cable | Cable de caída tipo arco/mariposa | Dimensiones del cable | Aprox. 2,0 × 3,0 mm (2 núcleos) |
| Tipo de fibra | G.657A1 / G.657A2 (Insensible a la flexión) | Resistencia a la tracción | Corto plazo ≥ 200N / Largo plazo ≥ 100N |
| Recuento de fibras | 1 / 2 / 4 núcleos | Resistencia al aplastamiento | ≥ 1000 N/100 mm |
| Miembro de la Fuerza | GJXH: Alambre de acero GJXFH: FRP / KFRP | Radio de curvatura mínimo | Dinámico 20 mm / Estático 10 mm |
| Chaqueta exterior | LSZH (Bajo nivel de humo y sin halógenos) | Temperatura de funcionamiento | -20°C ~ +60°C |
- Parámetro de producto
| Parámetro | Especificación GJXH / GJXFH | Parámetro | Especificación GJXH / GJXFH |
| Tipo de cable | Cable de caída tipo arco/mariposa | Dimensiones del cable | Aprox. 2,0 × 3,0 mm (2 núcleos) |
| Tipo de fibra | G.657A1 / G.657A2 (Insensible a la flexión) | Resistencia a la tracción | Corto plazo ≥ 200N / Largo plazo ≥ 100N |
| Recuento de fibras | 1 / 2 / 4 núcleos | Resistencia al aplastamiento | ≥ 1000 N/100 mm |
| Miembro de la Fuerza | GJXH: Alambre de acero GJXFH: FRP / KFRP | Radio de curvatura mínimo | Dinámico 20 mm / Estático 10 mm |
| Chaqueta exterior | LSZH (Bajo nivel de humo y sin halógenos) | Temperatura de funcionamiento | -20°C ~ +60°C |
Cable de fibra óptica GJXH / GJXFH
Cable de fibra óptica plano FTTH para interiores
El cable de fibra óptica GJXH/GJXFH es un cable plano para redes de distribución de fibra óptica en interiores (FTTH), diseñado para el acceso óptico de última milla y redes de distribución de fibra en interiores. Gracias a su estructura plana y compacta, baja sensibilidad a la flexión y fácil instalación, este cable se utiliza ampliamente en aplicaciones de banda ancha residencial, acceso FTTH y cableado óptico en interiores.
Tanto GJXH como GJXFH están diseñados para el despliegue de fibra hasta el hogar. GJXH suele emplear elementos de refuerzo de alambre de acero para una mayor resistencia a la tracción, mientras que GJXFH utiliza elementos de refuerzo de FRP para una estructura totalmente dieléctrica y un mejor rendimiento antielectromagnético.

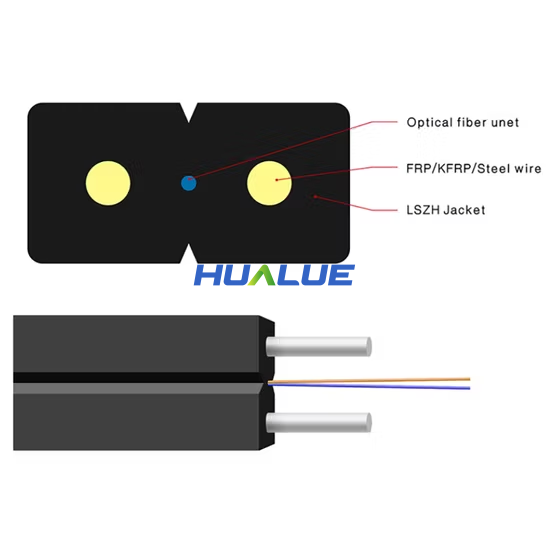

Estructura de cables
El cable óptico GJXH/GJXFH adopta una estructura de cable plano. La fibra óptica se ubica en el centro, protegida por dos elementos de refuerzo paralelos y cubierta con una funda exterior LSZH para mayor seguridad en interiores y fácil manejo.
Características estructurales:
Fibra óptica central de color de 250 μm (fibra G.657A2 insensible a la flexión)
Dos elementos de refuerzo paralelos (alambre de acero para GJXH / FRP para GJXFH)
Chaqueta exterior LSZH (ignífuga, de baja emisión de humos, respetuosa con el medio ambiente)
Forma de mariposa plana (dimensiones típicas: 2,0 × 3,0 mm o 2,0 × 5,0 mm)
Principales ventajas:
Excelente capacidad de flexión, adecuada para esquinas estrechas y esquinas en edificios.
De tamaño pequeño y ligero, fácil de instalar a lo largo de las paredes o a través de conductos.
Su estructura simple permite un pelado y terminación rápidos (conectores SC/LC).
Buena protección mecánica con suficiente resistencia a la tracción y al aplastamiento.
La chaqueta LSZH garantiza una alta resistencia al fuego y seguridad para uso en interiores.
Solución rentable para el despliegue masivo de FTTH
Aplicaciones:
FTTH entrega de última milla en interiores desde la caja de distribución a la ONU/ONT
Cableado horizontal interior en apartamentos y villas
Cableado interior FTTB (Fibra hasta el Edificio)
Enlaces de conexión de corto alcance para interiores y exteriores (con la protección adecuada)
Estándar:
ITU-T G.657.A1 / G.657.A2/IEC 60793/IEC 60794-2/RoHS/REACH/ISO 9001
Presupuesto:
Recuento de fibras | Especificación de refuerzo paralelo | Diámetro exterior | Peso | Tensión máxima | Resistencia máxima al aplastamiento | Radio de curvatura | |||
a largo plazo | Corto plazo | a largo plazo | Corto plazo | Dinámica | estático | ||||
1-4 | Φ0,45 mm | 3,0*2,0 mm | 8 | 50 | 100 | 300 | 1000 | 15H | 30H |
| 6 | Φ0,45 mm | 3,5*2,0 mm | 9 | 50 | 100 | 300 | 1000 | 15H | 30H |
| 8 | Φ0,45 mm | 4,0*2,0 mm | 10 | 50 | 100 | 300 | 1000 | 15H | 30H |
| 12 | Φ0,45 mm | 5,0*2,0 mm | 11 | 50 | 100 | 300 | 1000 | 15H | 30H |
¿Por qué elegir el cable de fibra óptica HUALUE GJXH / GJXFH?
HUALUE ofrece soluciones de cable de acometida FTTH GJXH/GJXFH de alta calidad para operadores de telecomunicaciones, proveedores de servicios de internet y proyectos de acceso de banda ancha en todo el mundo. Gracias a una calidad de producción estable, capacidad de personalización OEM y experiencia en exportación global, ofrecemos soluciones de cable óptico FTTH para interiores fiables para redes de acceso modernas.
Nuestras ventajas
Fabricante profesional de cables FTTH
Capacidad de suministro a granel estable
Posibilidad de personalización OEM/ODM.
Producción según estándares internacionales
Inspección de calidad estricta
Entrega rápida para proyectos globales
¿Qué son los cables de fibra óptica GJXH y GJXFH?
Los cables GJXH y GJXFH son cables de acometida interiores planos tipo arco, ampliamente utilizados en proyectos FTTH (Fibra hasta el Hogar). Cuentan con una unidad central de fibra óptica con dos elementos de refuerzo paralelos a ambos lados, extruidos con una cubierta de baja emisión de humos y sin halógenos (LSZH) en forma de mariposa.
Principal diferencia entre GJXH y GJXFH:
GJXH: Utiliza alambres de acero metálico (generalmente alambre de acero fosfatado) como elementos de refuerzo. Proporciona mayor resistencia a la tracción y es más económico.
GJXFH: Utiliza FRP no metálico o KFRP (plástico reforzado con fibra de Kevlar) como elementos estructurales. Es totalmente dieléctrico, lo que proporciona una mejor protección contra rayos y es la opción preferida en zonas con interferencias electromagnéticas o requisitos de seguridad estrictos.
................................................................................................................................................................................................................................................................................................................
