Cable aéreo autoportante totalmente dieléctrico (ADSS)
El cable de fibra óptica HUALUE ADSS es un cable óptico autoportante totalmente dieléctrico diseñado para instalación aérea en redes de transmisión de energía y telecomunicaciones. Con una estructura no metálica, excelente resistencia a la tracción y un rendimiento anti-interferencias electromagnéticas, el cable ADSS es ideal para servicios públicos, redes troncales de telecomunicaciones y despliegues aéreos de fibra de largo alcance.
| Parámetro | Valores típicos / Opciones | Notas |
| Recuento de fibras | 2 ~ 288 núcleos | De 6 a 12 fibras por tubo |
| Tipo de fibra | G.652D, G.657A1/A2 (monomodo), OM3/OM4/OM5 (multimodo) | Disponible a medida |
| Diámetro del cable | 9,0 ~ 18,0 mm | Depende de los núcleos y el alcance. |
| Peso del cable | 90~250 kg/km | Diseño ligero |
| Longitud del tramo | 50 m ~ 1000 m+ | Personalizado para cada proyecto |
| Tensión máxima admisible (TMA) | 1,8 kN ~ 20 kN+ | Basado en la carga de viento/hielo |
| Resistencia a la tracción nominal (RTS) | Hasta 45 kN | Fuerza de rotura máxima |
| Resistencia al aplastamiento | ≥ 1000 N/100 mm | - |
| Radio de curvatura mínimo | 10× OD (estático), 20× OD (dinámico) | - |
| Temperatura de funcionamiento | -40°C a +70°C | - |
| Temperatura de instalación | -20°C a +60°C | - |
| Carga de hielo / Velocidad del viento | Hielo de 0 a 20 mm, viento de 25 a 35 m/s | Diseño meteorológico personalizado |
- Parámetro de producto
| Parámetro | Valores típicos / Opciones | Notas |
| Recuento de fibras | 2 ~ 288 núcleos | De 6 a 12 fibras por tubo |
| Tipo de fibra | G.652D, G.657A1/A2 (monomodo), OM3/OM4/OM5 (multimodo) | Disponible a medida |
| Diámetro del cable | 9,0 ~ 18,0 mm | Depende de los núcleos y el alcance. |
| Peso del cable | 90~250 kg/km | Diseño ligero |
| Longitud del tramo | 50 m ~ 1000 m+ | Personalizado para cada proyecto |
| Tensión máxima admisible (TMA) | 1,8 kN ~ 20 kN+ | Basado en la carga de viento/hielo |
| Resistencia a la tracción nominal (RTS) | Hasta 45 kN | Fuerza de rotura máxima |
| Resistencia al aplastamiento | ≥ 1000 N/100 mm | - |
| Radio de curvatura mínimo | 10× OD (estático), 20× OD (dinámico) | - |
| Temperatura de funcionamiento | -40°C a +70°C | - |
| Temperatura de instalación | -20°C a +60°C | - |
| Carga de hielo / Velocidad del viento | Hielo de 0 a 20 mm, viento de 25 a 35 m/s | Diseño meteorológico personalizado |
Cable de fibra óptica ADSS
Cable de fibra óptica aéreo autoportante totalmente dieléctrico
El cable de fibra óptica ADSS (cable autoportante totalmente dieléctrico) es un cable óptico aéreo no metálico diseñado para su instalación autoportante en redes de transmisión de energía y telecomunicaciones. Gracias a su estructura totalmente dieléctrica, el cable ADSS ofrece un excelente aislamiento, una gran resistencia a la tracción y una resistencia superior a las interferencias electromagnéticas, lo que lo hace ideal para su instalación a lo largo de líneas eléctricas de alta tensión y en rutas aéreas de gran envergadura.
A diferencia de los cables aéreos metálicos, el cable óptico ADSS no requiere conexión a tierra y puede desplegarse de forma segura en zonas con fuertes interferencias de campo eléctrico. Se utiliza ampliamente en redes eléctricas, líneas troncales de telecomunicaciones, sistemas de comunicación de subestaciones y proyectos de transmisión de fibra óptica aérea en zonas rurales.
 |  |
Características y beneficios:
- •Diseño totalmente dieléctrico: completamente no metálico (hilo de aramida o elementos de refuerzo de PRFV): sin riesgo de conducción eléctrica ni interferencia con las líneas eléctricas.
- •Autoportante: su alta resistencia a la tracción permite cubrir grandes distancias sin necesidad de cables de soporte adicionales, lo que reduce los costes de instalación y la carga sobre la torre o el poste.
- •Ligero y compacto: menor diámetro y menor peso en comparación con los cables blindados tradicionales.
- •Excelente resistencia ambiental: revestimiento exterior estabilizado contra los rayos UV, tubos impermeables rellenos de gel y alta resistencia al viento, al hielo y a temperaturas extremas.
- • Alto rendimiento mecánico: tensión máxima admisible (TMA) personalizable y longitudes de tramo de hasta 1000 m o más.
- • Baja atenuación: admite la transmisión de alto ancho de banda con una pérdida mínima de señal.

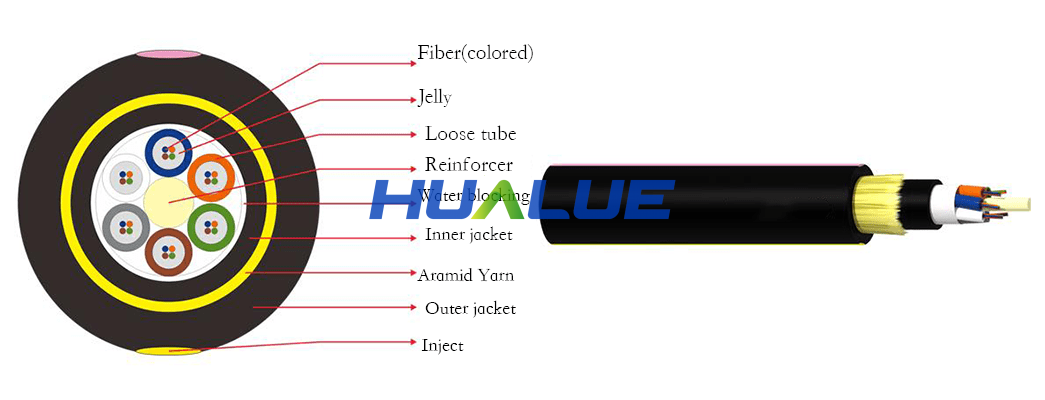

Estructura de cable típica
- • Elemento de refuerzo central (FRP o hilo de aramida)
- •Fibras ópticas de 250 μm en tubos sueltos rellenos de gel (PBT)
- •Núcleo de cable trenzado con materiales impermeables
- • Funda interior (opcional para diseños de doble capa)
- •Hilo de aramida (Kevlar) como elemento principal de resistencia
- • Cubierta exterior de HDPE negro (resistente a los rayos UV)
Disponible en configuraciones de una sola capa (estándar) y de doble capa (protección adicional).
Parámetros técnicos
| Recuento de fibras | Diámetro del cable (mm) | Peso del cable (kg/km) | Resistencia a la tracción (N) | Resistencia al aplastamiento (N/100 mm) | Radio de curvatura mínimo (mm) |
| 12F | 10.5 | 95 | 3000 | 1000 | 210 |
| 24F | 11.2 | 105 | 3000 | 1000 | 224 |
| 48F | 12.0 | 125 | 4000 | 1000 | 240 |
| 72F | 12.8 | 145 | 4000 | 1000 | 256 |
| 96F | 13.5 | 165 | 5000 | 1000 | 270 |
| 144F | 15.2 | 195 | 6000 | 1000 | 304 |
Nota: El diámetro, el peso y la resistencia a la tracción del cable se pueden personalizar según la longitud del tramo y el entorno de instalación.
Aplicaciones:
El cable de fibra óptica ADSS se utiliza ampliamente en sistemas de comunicación aérea que requieren un alto aislamiento, una gran resistencia a la tracción y un rendimiento óptimo en tramos largos.
Aplicaciones típicas
- •Red de comunicación de transmisión de energía
- • Comunicación mediante líneas aéreas de alta tensión
- •Sistema de comunicación de la subestación
- •Red aérea troncal de telecomunicaciones
- •Despliegue de fibra óptica aérea en zonas rurales
- •Enlace óptico autoportante de largo alcance
- •Sistemas de comunicación industriales y de servicios públicos
Estándar:
El cable de fibra óptica HUALUE ADSS se fabrica y prueba de acuerdo con los estándares internacionales de telecomunicaciones y servicios públicos:
- •ITU-T G.652.D / G.655 / G.657.A1
- •IEC 60793
- •IEC 60794-4
- •IEEE 1222
- •Telcordia GR-20
- •RoHS
- •ISO 9001
Esto garantiza un rendimiento óptico estable, una resistencia mecánica fiable y una instalación segura en las redes eléctricas.
Presupuesto:
| Parámetro | Valores típicos / Opciones | Notas |
| Recuento de fibras | 2 ~ 288 núcleos | De 6 a 12 fibras por tubo |
| Tipo de fibra | G.652D, G.657A1/A2 (monomodo), OM3/OM4/OM5 (multimodo) | Disponible a medida |
| Diámetro del cable | 9,0 ~ 18,0 mm | Depende de los núcleos y el alcance. |
| Peso del cable | 90~250 kg/km | Diseño ligero |
| Longitud del tramo | 50 m ~ 1000 m+ | Personalizado para cada proyecto |
| Tensión máxima admisible (TMA) | 1,8 kN ~ 20 kN+ | Basado en la carga de viento/hielo |
| Resistencia a la tracción nominal (RTS) | Hasta 45 kN | Fuerza de rotura máxima |
| Resistencia al aplastamiento | ≥ 1000 N/100 mm | - |
| Radio de curvatura mínimo | 10× OD (estático), 20× OD (dinámico) | - |
| Temperatura de funcionamiento | -40°C a +70°C | - |
| Temperatura de instalación | -20°C a +60°C | - |
| Carga de hielo / Velocidad del viento | Hielo de 0 a 20 mm, viento de 25 a 35 m/s | Diseño meteorológico personalizado |
Configuraciones de tramos comunes (ejemplo de una sola cubierta):
Tramo de 100 m: MAT ~1,8-3 kN
Tramo de 200 m: MAT ~3,5-5 kN
Tramo de más de 300 m: Refuerzo de aramida de mayor resistencia.
Los parámetros pueden adaptarse a requisitos específicos de viento, hielo y flecha. Se proporcionan cálculos completos de flecha-tensión bajo petición.
12 colores de fibras naturales
¿Por qué elegir el cable de fibra óptica HUALUE ADSS?
HUALUE ofrece soluciones de cable de fibra óptica ADSS de alta calidad para operadores de telecomunicaciones, contratistas EPC y proyectos de infraestructura de servicios eléctricos en todo el mundo. Gracias a nuestra avanzada capacidad de producción, un estricto control de calidad y una sólida experiencia en exportación, ofrecemos soluciones fiables de cable óptico aéreo totalmente dieléctrico para entornos exteriores exigentes.
Nuestras ventajas
- Fabricante profesional de cables ADSS
- Capacidad de suministro a granel estable
- Posibilidad de personalización OEM/ODM.
- Soporte disponible para el diseño de tramos
- Producción según estándares internacionales
- Inspección de calidad estricta
- Entrega rápida para proyectos globales
Servicios de personalización: Diferentes capacidades de longitud, número de fibras, materiales de revestimiento (incluidos materiales resistentes al seguimiento para alta tensión) y opciones de color. Ofrecemos análisis detallados de flecha-tensión, recomendaciones de hardware y asistencia para la instalación.
Contáctenos para obtener un presupuesto personalizado, una ficha técnica o una muestra. Somos un fabricante confiable de cables de fibra óptica ADSS que cumple con los estándares internacionales (IEC, IEEE, TIA).
..............................................................................................................................................................................................................................................................................................................
