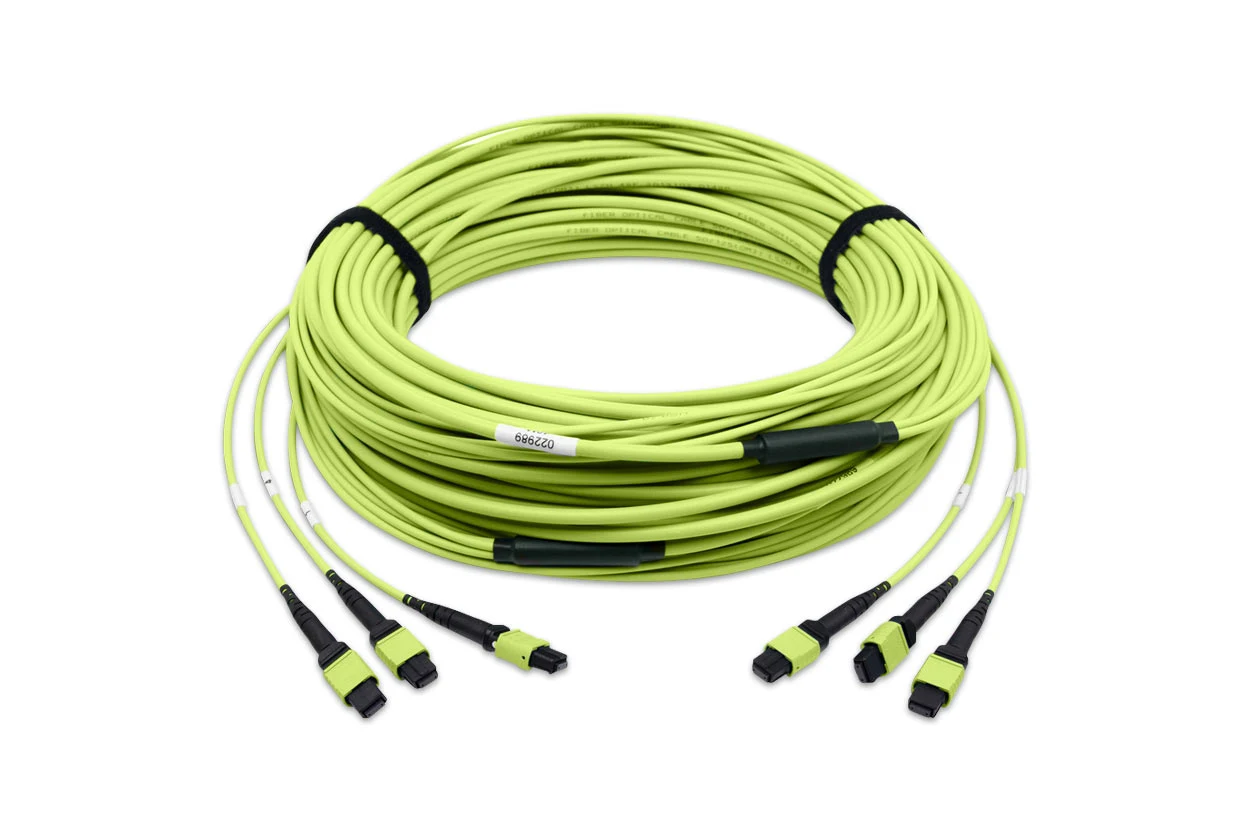

كابل توصيل MTP عالي الأداء OM5
تم تصميم كابلات التوصيل MTP خصيصًا لشبكات الكابلات الرئيسية عالية السرعة، وأنظمة الكابلات الهيكلية، ومزارع الخوادم، ومراكز الحوسبة السحابية، ووصلات ODF الخاصة بالاتصالات. وهي ضرورية في شبكات 40G/100G/400G عالية الكثافة، مما يقلل من تعقيد الكابلات ووقت التركيب.
| حدود | حدود | ملاحظات |
| نوع الألياف | ألياف متعددة الأنماط OM5 (50/125 ميكرومتر) | يتوافق قطر النواة مع OM3/OM4، ويدعم تقنية تقسيم الطول الموجي القصير (SWDM)، ونطاق الطول الموجي هو 850-953 نانومتر. |
| نوع الموصل | MTP/MPO (12 نواة/24 نواة/48 نواة) | واجهة عالية الكثافة، يمكن لوصلة واحدة دمج 8/12/24 نواة، وهي مناسبة لبنية شبكة 400G/800G. |
| الوجه النهائي | UPC (التلامس المادي الفائق) أو APC (التلامس المادي المشطوف) | - UPC: فقدان العودة ≥60 ديسيبل؛ APC: فقدان العودة ≥70 ديسيبل (مناسب لسيناريوهات التمديد أحادي الوضع لمسافات طويلة). |
| فقدان الإدخال | ≤0.3 ديسيبل (معيار متعدد الأوضاع) / ≤0.25 ديسيبل (إصدار منخفض الفقد) | يدعم الإصدار منخفض الفقد فقدان الإدخال المنخفض للغاية وهو مناسب لمتطلبات الإرسال عالية الدقة. |
| خسارة العودة | ≥55 ديسيبل (UPC) / ≥70 ديسيبل (APC) | عملية طحن نهائية على المستوى النانوي لتقليل تداخل الإشارة المنعكسة. |
- معلمة المنتج
| حدود | حدود | ملاحظات |
| نوع الألياف | ألياف متعددة الأنماط OM5 (50/125 ميكرومتر) | يتوافق قطر النواة مع OM3/OM4، ويدعم تقنية تقسيم الطول الموجي القصير (SWDM)، ونطاق الطول الموجي هو 850-953 نانومتر. |
| نوع الموصل | MTP/MPO (12 نواة/24 نواة/48 نواة) | واجهة عالية الكثافة، يمكن لوصلة واحدة دمج 8/12/24 نواة، وهي مناسبة لبنية شبكة 400G/800G. |
| الوجه النهائي | UPC (التلامس المادي الفائق) أو APC (التلامس المادي المشطوف) | - UPC: فقدان العودة ≥60 ديسيبل؛ APC: فقدان العودة ≥70 ديسيبل (مناسب لسيناريوهات التمديد أحادي الوضع لمسافات طويلة). |
| فقدان الإدخال | ≤0.3 ديسيبل (معيار متعدد الأوضاع) / ≤0.25 ديسيبل (إصدار منخفض الفقد) | يدعم الإصدار منخفض الفقد فقدان الإدخال المنخفض للغاية وهو مناسب لمتطلبات الإرسال عالية الدقة. |
| خسارة العودة | ≥55 ديسيبل (UPC) / ≥70 ديسيبل (APC) | عملية طحن نهائية على المستوى النانوي لتقليل تداخل الإشارة المنعكسة. |
كابل توصيل HUALUE MTP
كابلات توصيل الألياف الضوئية عالية الأداء من نوع MTP/MPO لمراكز البيانات والاتصالات
كابلات التوصيل MTP هي كابلات ألياف ضوئية عالية الأداء مصممة لنشر الشبكات بسرعة وقابلية للتوسع. تستخدم منتجات MTP من HUALUE موصلات US Conec MTP، مما يوفر فقدًا منخفضًا للإدخال وموثوقية عالية، وهي مثالية لشبكات إيثرنت 40G/100G/400G ومراكز البيانات وشبكات FTTH.
|  |
نظرة عامة على المنتج
صُممت كابلات التوصيل HUALUE MTP لتوفير اتصال عالي الكثافة بالألياف الضوئية في مراكز البيانات وبيئات الاتصالات. تتميز هذه الكابلات بدقة هندسية عالية وفقد منخفض للإدخال، وتدعم تكوينات 12/24/48 نواة، وهي متوافقة تمامًا مع معايير IEC وTelcordia.
المواصفات الفنية
| الموصل أ | MTP/MPO (أنثى/ذكر) | الموصل ب | MTP/MPO (أنثى/ذكر) |
| وضع الألياف | OM5 50/125um | الطول الموجي | 1300/850 نانومتر |
| موصل MPO IL | ≤ 0.35 ديسيبل كحد أقصى (0.20 ديسيبل نموذجي) | فقد قياسي للموصل IL | ≤ 0.7 ديسيبل كحد أقصى (0.40 ديسيبل نموذجي) |
| موصل MPO RL | ≥30 ديسيبل | ماركة الموصل | يو إس كونكت/صن كول |
| لون غلاف الموصل | ليمون | لون السترة | ليمون |
| 100G WDM | 150 مليون عند 850 نانومتر | 40G WDM | 440 مليون عند 850 نانومتر |
| غلاف الكابل | غرفة التوزيع/الرافع/LSZH | عدد الألياف | 8/12/24/48 ألياف |
| القطر الخارجي للكابل | 3.0 مم | قطبية | النوع أ/ب/ج، حسب الطلب |
| درجة حرارة التخزين | من -40 إلى +85 درجة مئوية | درجة حرارة التشغيل | من -20 إلى +70 درجة مئوية |
أداء ناقل الحركة
| المعلمة | مواصفة | طلب |
| عرض النطاق الترددي | عرض النطاق الترددي الفعال ≥ 4700 ميجاهرتز·كم (850 نانومتر) | يدعم تقنية SWDM4، ونقل الإشارات ذات 4 أطوال موجية عبر ألياف مفردة، وكثافة عرض نطاق محسّنة. |
| مسافة الإرسال | - 40G SWDM4: 440 متر - 100G SWDM4: 150 متر | بالمقارنة مع OM4، تزداد المسافة بنسبة 20٪ - 50٪، مما يقلل من كمية الألياف البصرية المستخدمة. |
| قيمة التوهين | 850 نانومتر: 3.0 ديسيبل/كم 1300 نانومتر: 1.0 ديسيبل/كم | تتميز خصائص التوهين المنخفضة بأنها مناسبة للإرسال لمسافات طويلة ومتوافقة مع أنظمة OM3/OM4 التقليدية. |
| دعم الطول الموجي | 850 نانومتر، 953 نانومتر (ممتدة إلى 4 أطوال موجية) | التكيف مع ليزرات VCSEL ووحدات SWDM البصرية لتحسين كفاءة الإرسال المتوازي متعدد الأطوال الموجية. |
التطبيقات
• مراكز البيانات والبنية التحتية السحابية
• نشر شبكات الألياف الضوئية للمنازل (FTTH) وشبكات الألياف الضوئية للشاحنات (FTTX)
• شبكات عالية السرعة (40G/100G/400G)
• أنظمة العمود الفقري والربط المتقاطع
خدمات تصنيع المعدات الأصلية والدعم
تقدم شركة HUALUE خدمات تصنيع العلامات التجارية الأصلية، والملصقات المخصصة، والتصنيع الدقيق لأسلاك التوصيل MTP/MPO. كما نوفر الشحن الدولي، والدعم الفني على مدار الساعة، وتوصيل العينات بسرعة لدعم الجدول الزمني لمشروعك.
