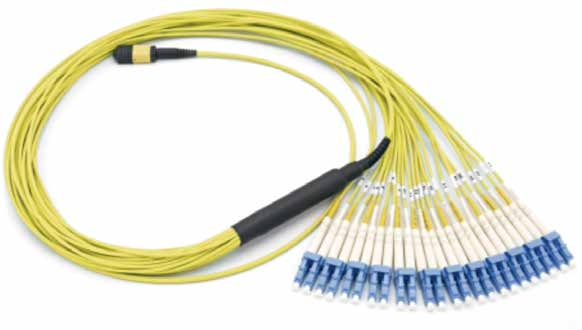

كابل توصيل هجين MPO Fanout

كابل التوصيل الهجين MPO/LC Fanout هو كابل توصيل من الألياف المركبة يحول موصل MPO متعدد النوى عالي الكثافة إلى عدة واجهات LC مزدوجة. صُمم هذا الكابل لتبسيط عملية التوصيل المعقدة في الشبكات ذات النطاق الترددي العالي. فهو يُتيح نقل الإشارات متعددة القنوات عبر كابل واحد، ويُستخدم على نطاق واسع في مراكز البيانات، وشبكات المؤسسات الأساسية، وبنية الاتصالات التحتية لتحسين استغلال المساحة وكفاءة النشر.

الهيكل ومبدأ العمل

طرف الإدخال: موصل MPO/MTP واحد (12 نواة، 24 نواة أو 48 نواة).

نهاية الإخراج: موصلات LC مزدوجة متعددة (يتم تحديد العدد من خلال عدد النوى، على سبيل المثال، يمكن تفرع MPO ذو 12 نواة إلى 6 موصلات LC مزدوجة).

تصميم الفروع: يتم توزيع الألياف الضوئية متعددة النوى بالتساوي على كل واجهة LC من خلال تقنية تقسيم الألياف الدقيقة لضمان اتساق نقل الإشارة.

المزايا

توفير المساحة

يستبدل سلك توصيل MPO واحد أسلاك التوصيل أحادية النواة المتعددة، مما يقلل من فوضى الكابلات في الخزانة بنسبة 80٪.

نشر سريع

تصميم مُجهز مسبقًا من المصنع، سهل التركيب والتشغيل، مما زاد من كفاءة النشر بأكثر من 50%.

التكيف المرن

يدعم MPO إلى LC و SC و FC وغيرها من تركيبات الواجهات، وهو متوافق مع العلامات التجارية الرئيسية للمعدات.

تحسين التكاليف

يقلل من تكاليف التوصيل اليدوي ونقاط الفشل، ويقلل من تكاليف الصيانة طويلة الأجل بنسبة 30٪.

طلب

1. كابلات عالية الكثافة في مراكز البيانات

ترقية شبكة 40G/100G: يتم تفرع وصلات MPO-24 الأساسية إلى 12 واجهة LC مزدوجة لتوصيل وحدات QSFP28 البصرية بسرعة 100G وأجهزة SFP28 بسرعة 25G.

نظام مُجهز مسبقًا: يتم تثبيت موصلات MPO مسبقًا على طرفي كابل الألياف الضوئية الرئيسي، ويتم توصيل مفتاح منفذ LC بسرعة من خلال وصلة Fanout لتقليل وقت اللحام في الموقع.

2. غرفة الحاسوب الأساسية للمؤسسة

قم بتبسيط الأسلاك في الخزانة، وقم بتقسيم كابل MPO الرئيسي البصري إلى واجهات LC متعددة، وقم بالتكيف مع منافذ العلامات التجارية المختلفة للمعدات (مثل أجهزة التوجيه والخوادم).

3. محطات قاعدة الجيل الخامس (5G) والألياف الضوئية إلى المنزل (FTTH)

تُستخدم وصلات MPO/LC أحادية الوضع لتوزيع الإشارات لمسافات طويلة بين المحطات الأساسية، أو لتوصيل أجهزة تقسيم الإشارة (Splitter) بأجهزة ONT الخاصة بالمستخدم.

4. الشبكة الصناعية

يتميز كابل التوصيل المدرع Fanout بمقاومته لدرجات الحرارة العالية والمنخفضة والاهتزازات، وهو مناسب لنقل الإشارات متعددة المنافذ لمعدات أتمتة المصانع.

معلومات الطلب

توصيات الاختيار والاستخدام

1. النقاط الرئيسية للاختيار

مطابقة النواة: حدد عدد نوى MPO وفقًا لعدد منافذ الجهاز (على سبيل المثال، فروع MPO ذات 12 نواة هي 6 منافذ LC مزدوجة).

نوع الألياف:

الوضع المتعدد OM4/OM5: سرعة عالية للمسافات القصيرة (≤150 متر، 40G/100G).

الوضع الأحادي OS2: الإرسال لمسافات طويلة (≥10 كم، شبكة العمود الفقري للاتصالات).

التكيف البيئي: ينبغي اختيار الأغلفة المدرعة (قوة الشد ≥150 نيوتن، حماية IP67) للسيناريوهات الصناعية.

2. احتياطات التركيب

نصف قطر الانحناء: تجنب نصف قطر الانحناء الديناميكي الذي يقل عن 10 أضعاف قطر الكابل لمنع ضعف الإشارة.

تنظيف الوجه النهائي: استخدم أدوات التنظيف الخاصة بـ MPO قبل التوصيل والفصل لتجنب تلوث الغبار وزيادة فقدان الإدخال.

التحقق من القطبية: استخدم جهاز تتبع الألياف (محدد الأعطال المرئي) للتحقق من التطابق بين قنوات الإرسال/الاستقبال.

3. شهادة الجودة

اختر المنتجات التي تتوافق مع معيار IEC 61754-7 (معيار واجهة MPO) ومعيار TIA-568.3-D (مواصفات كابلات الألياف الضوئية)، وأعط الأولوية لشهادة UL (مقاومة الحريق) وشهادة RoHS (حماية البيئة).
