صندوق التوصيل المسبق التوصيل من HL هو حل مبتكر لتطوير شبكات الألياف الضوئية FTTX في بيئات المصانع الخارجية أو الداخلية. يمكن تركيبه على الجدار أو العمود أو كابل التوصيل. يسمح بمرور كابلات منخفضة أو متوسطة الكثافة وتوزيعها بسرعة عبر منافذ الإخراج المجهزة مسبقًا، مما يوفر الوقت وتكاليف التشغيل بشكل كبير.

معلمة المنتج

تفاصيل المنتج

صندوق طرفي IP68 مزود بـ 8 منافذ موصلة مسبقًا

● تصميم هيكلي متطور، تشغيل سهل وتوجيه معقول.

المادة: بولي كربونات + أكريلونيتريل بوتادين ستايرين

● مقاوم للرطوبة، مقاوم للماء، مقاوم للغبار، مضاد للشيخوخة.

مستوى الحماية يصل إلى IP68.

● مدخل كابل بصري بيضاوي الشكل، مدخلان فرعيان للكابلات البصرية و8 محولات موصلة مسبقًا.

● صواني توصيل اختيارية. - طريقة التركيب: على عمود، هوائي، على الحائط.

● يمكن تجهيزها بصينية تخزين كابلات التوصيل لتلبية احتياجات تخزين 50 مترًا من الأسلاك المستديرة بقطر 5 مم.

المواصفات الميكانيكية

المعلمة	قيمة
الأبعاد الخارجية (أ × ب × ج)	370 (طول) × 255 (عرض) × 138 (عمق) ملم
لون	أسود / قابل للتخصيص
مستوى الحماية	IP68
حجم وعدد منافذ الكابلات الضوئية	مدخل واحد لكابل الألياف الضوئية بيضاوي الشكل كابل بصري مزدوج التجاوز
السعة القصوى	مداخل و8 محولات متصلة مسبقًا من النوع 4 (48 نواة)
حجم مدخل الكابل	حتى قطر 15 مم
حجم مخرج الكابل	منفذان جانبيان × Φ12 مم
درجة حرارة التشغيل	-40°+ 65°
درجة حرارة التركيب	-5°+ 40°
درجة حرارة التخزين	-40°+ 65 °
الضغط الجوي	70~106 كيلو باسكال
الرطوبة النسبية للهواء	+40°
قابلية الاشتعال	UL94
اختبار رذاذ الملح المحايد (NSS)	48 ساعة
الأداء البيئي	متوافق تمامًا مع توجيهات RoHS
طريقة التركيب	على عمود، هوائي، على جدار

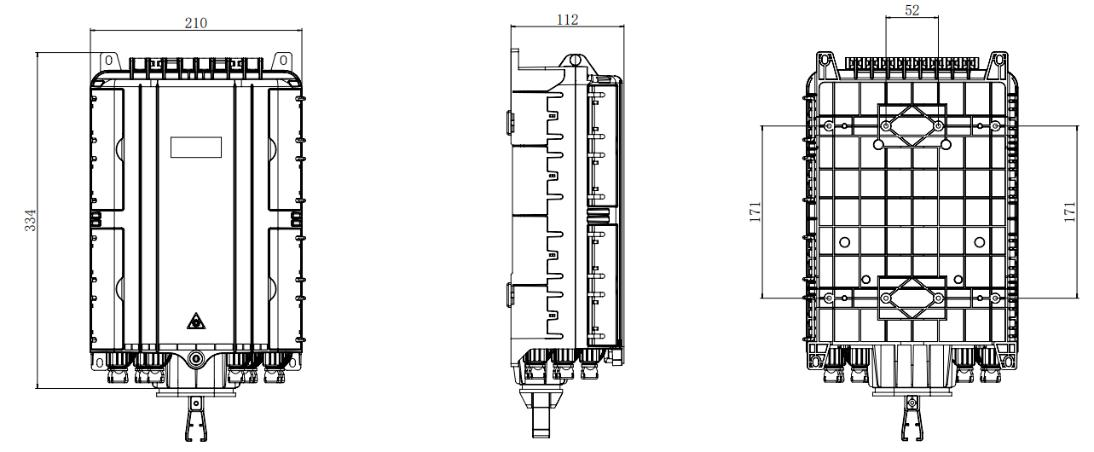

مخطط الأبعاد

جديلة	مستوى الضوضاء (بالديسيبل) للذيل	مستوى الإدخال (ديسيبل) لصندوق التوزيع	طريقة اختبار RL(dB)
Pigtail-SC/APC-00-	≤0.3	≤0.5	≥55 ديسيبل	IL:IEC61300-3-4
SM-SX(1C1F)-
قطر خارجي 0.9 مم - PVC				الطريقة ب
كابل G657A2
اللون (الافتراضي)-				RL:IEC61300-3-6
داخلي-RoHS-1.5 متر

مخطط التوجيه

غرض	صينية التوصيل أ
الأبعاد (الارتفاع × العرض × العمق: الوحدة مم)	115129.778
الوزن الصافي (الوحدة: كجم)	0.027
صورة،
لون	RAL7035
مادة	ABS+PC
سعة التوصيل لصينية واحدة (لكل منها قلب)	فتحة 12.1 لوحدة تحكم منطقية قابلة للبرمجة 1/8

الخصائص البيئية

يتوافق هذا المنتج مع توجيهات حماية البيئة RoHS، ولا يتجاوز محتوى الرصاص والكادميوم والزئبق والكروم سداسي التكافؤ وثنائي الفينيل متعدد البروم (PBB) وإيثر ثنائي الفينيل متعدد البروم (PBDE) الحد المسموح به.

طريقة التركيب:
قم بحفر 3 ثقوب في الحائط وفقًا للمقاسات الموجودة في جدول المواصفات، وضع مسمار التمدد 7.5*40، وضع الصندوق بحيث يتطابق مع الثقوب، واستخدم المسمار للتثبيت.

مرر الحلقة عبر الفتحة الموجودة في اللوحة الخلفية وثبتها على عمود الاتصالات

الهيكل الهوائي

قم بربط الاثنين المثبتين على الهيكل العلوي المعلق على السلك، ثم قم بتثبيتهما بالبراغي، لمنع سقوط الهيكل.

إعدادات

اسم الجزء	صورة مرجعية	وحدة	كمية	ملاحظة
طقم تثبيت على الحائط		تعيين	1	اختياري حسب طلب العميل. (سدادة بلاستيكية موسعة Φ7.5x40mm، براغي فيليبس ذاتية التثبيت M5x40mm.)
رباط كابل من النايلون		قطع	6	3x100 مم
شريط من الفولاذ المقاوم للصدأ		قطع	2	اختياري حسب طلب العميل
طارة		قطع	2	13-19 مم
مفتاح ربط صامولة إحكام كابل الفرع		قطع	48
طقم تركيب على عمود - أ		تعيين	1
أنبوب حماية من الألياف العارية		قطع	4

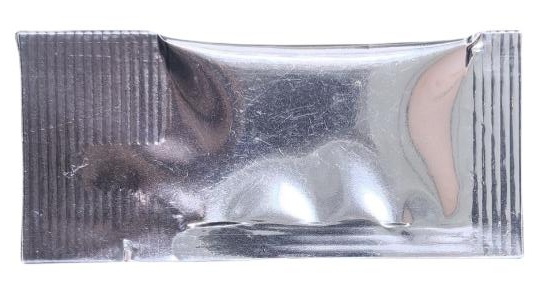

زيت السيليكون		قطع	2
خواتم سيليكون		قطع	4	8-10 مم / 10-12 مم
حلقات سيليكون (كبيرة)		قطع	2	8-13 مم / 13-16 مم
مشابك الأسلاك		قطع	2	8-13 مم / 13-16 مم
طقم تركيب هوائي		تعيين	1	1. اختياري حسب طلب العميل
