صندوق توزيع الألياف الضوئية

1. الميزات

1. هيكل مغلق تمامًا.

2. المادة: ABS707k+UV، مقاومة للرطوبة، مقاومة للماء، مقاومة للغبار، مقاومة للشيخوخة، مستوى الحماية IP68.

3. يتم دمج عمليات التثبيت والوصل والتثبيت والتخزين والتوزيع لكابل التغذية وكابلات التوصيل.

4. تم تجهيز الجزء الداخلي بمقسم 1x2 FTB (غير متوازن أو متوازن) + مقسم 1x8 PLC أو مقسم 1x8 PLC فقط، والغطاء السفلي ملحوم باللحام بالموجات فوق الصوتية، وهو غير قابل للفصل.

5. يمكن تثبيت هيكل الصندوق على الحائط أو على رافعة، وهو مناسب للاستخدام الداخلي والخارجي

2. المواصفات

1. المتطلبات البيئية: درجة حرارة التشغيل: من -40 درجة مئوية إلى +85 درجة مئوية، الرطوبة النسبية: ≤85% (عند +30 درجة مئوية)، الضغط الجوي: من 70 كيلو باسكال إلى 106 كيلو باسكال

2. ورقة البيانات الفنية الرئيسية: فقد الإدخال: ≤0.3 ديسيبل، فقد العودة UPC: ≥50 ديسيبل، فقد العودة APC: ≥60 ديسيبل

3. ورقة البيانات الفنية المقاومة للصواعق: لا تقل مقاومة العزل بين جهاز التأريض والأجزاء المعدنية للصندوق عن 2 × 104 ميجا أوم / 500 فولت (تيار مستمر)؛ IR≥2 × 10 4 ميجا أوم / 500 فولت.

3. جدول التكوين

براغي من الفولاذ المقاوم للصدأ
طقم تركيب على عمود
شريط من الفولاذ المقاوم للصدأ
براغي من الفولاذ المقاوم للصدأ
الجسيمات المتمددة

4. مسارات كابلات المنتج

5. التركيب

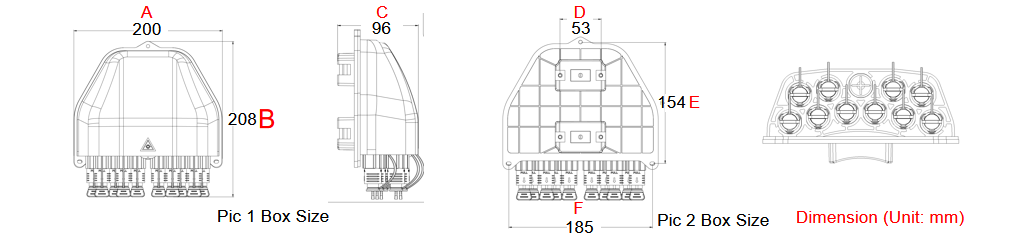

1. التركيب على الحائط: قم بثقب 3 فتحات في الحائط وفقًا للمقاسات الموضحة في الجدول 1، ثم ضع مسمار التثبيت Φ7.5*40، وضع الصندوق بحيث يتطابق مع الفتحات، ثم استخدم المسمار للتثبيت. (صورة 3)

2. التركيب على العمود: قم بتثبيت مجموعة واحدة من حلقة العمود على عمود الاتصالات (الصورة 4).
