Hoja de datos de la caja divisora de fibra óptica SC de 8 puertos
Se utiliza ampliamente como conexión de distribución y terminal en el sistema de red de comunicación FTTx. Proporciona funciones integradas de empalme, protección, división, distribución, almacenamiento y gestión de fibra para la red FTTX.
- Parámetro de producto
Se utiliza ampliamente como conexión de distribución y terminal en el sistema de red de comunicación FTTx. Proporciona funciones integradas de empalme, protección, división, distribución, almacenamiento y gestión de fibra para la red FTTX.
Presupuesto
Nombre | Caja divisora de fibra óptica SC de 8 puertos |
Modelo | MBN-FOSC-A11 |
Dimensión | 313x195x120 mm |
Posición del orificio de instalación | 175,5 x 260,2 x 52 x 177,6 mm (D*E*F*G) |
Material | Material de la carcasa: PC+ABS Material de los componentes internos: PC+ABS/ABS |
Capacidad máxima | 68 núcleos |
Adaptadores pre-conectorizados | Adaptadores con conectores preinstalados de 8 puertos |
Divisor PLC | Divisor PLC 1x8 |
Dimensiones del puerto del cable de fibra óptica | Φ5~Φ17mm |
Agujero para cable | 4 entradas, 8 salidas, 12 puertos |
Grado IP | IP65 |
Inflamabilidad | UL-94HB (Predeterminado) |
Prueba de niebla salina neutra (NSS) | 48 horas |
Estructura de sellado | Sellado mecánico con anillo de goma y cierre de clip. |
Instalación | Montaje en pared, montaje en poste, aéreo |
Color | Color gris, código de color RAL 7035 o personalizado. |
Lista de embalaje | Caja individual: 350x215x130 mm, 1,5 kg 10 unidades/caja, 450x370x685 mm, 16 kg |
Dimensión
Dimensiones externas: 313x195x120 mm (A*B*C)
Posición de los orificios de instalación: 175,5 x 260,2 x 52 x 177,6 mm (D*E*F*G)
Canalizaciones de cables de cierre
Características
● Diseño de estructura avanzado, fácil operación y ruta razonable
● Material: PC+ABS.
● Resistente a la humedad, al agua, al polvo y al envejecimiento.
● Nivel de protección hasta IP65.
● 8 orificios de entrada/salida para cables, 8 adaptadores preconectados.
● Método de instalación: montaje en poste, montaje aéreo, montaje en pared.
● Puede equiparse con una bandeja de almacenamiento de cables de bajada para alojar 50 metros de cable redondo de 5 mm.
Solicitud
● Redes de televisión por cable
● Comunicación por fibra óptica
● FTTX
● Convergencia de redes de fibra óptica
● Red de acceso de fibra óptica
● Ampliamente utilizado en redes de acceso FTTH
● Redes de telecomunicaciones
● Redes de comunicaciones de datos
● Redes de área local
Entorno de aplicaciones
Artículo | Valor |
Temperatura de funcionamiento | -40 ºC～+65 ºC |
Temperatura de instalación | -15 ºC～+40ºC |
Temperatura de almacenamiento | -45ºC～+75ºC |
Presión atmosférica | 70～106 kPa |
Humedad relativa | ≤85% (+30℃) |
Características ambientales
Este producto cumple con la directiva de protección ambiental RoHS, y el contenido de plomo, cadmio, mercurio, cromo hexavalente, bifenilos polibromados (PBB) y éteres difenílicos polibromados (PBDE) no supera el límite.
Cumple con las normas
IEC 62134-1-2002: Cajas de fibra óptica - Parte 1: Especificación genérica
IEC61300-2: Dispositivos de interconexión de fibra óptica y componentes pasivos - Prueba básica y
procedimientos de medición
IEC60068-2: Procedimientos básicos de ensayo ambiental para productos eléctricos y electrónicos.
Bandeja de empalme
Artículo | Bandeja de empalme A | Bandeja de empalme B |
Dimensiones (alto x ancho x profundidad) | 139x101x20 mm | 201x128x19 mm |
Peso neto (unidad: kg) | 0,037 | 0,066 |
Imagen |
|
|
Color | RAL7035 | RAL7035 |
Material | PC+ABS | PC+ABS |
Capacidad de empalme de una bandeja (núcleos) | 24 (2 capas termorretráctiles) funda protectora), 2 ranuras para PLC de 1/8 | 20 (2 capas termorretráctiles) funda protectora), 2 ranuras para PLC de 1/8 |
Predeterminado (PCS) | 2 | 1 |
Partes principales
Instalación
Instalación en pared
Taladre 4 agujeros en la pared según el tamaño del soporte inferior de pared, coloque el taco de expansión de Φ 7,5 * 40, coloque la caja de manera que coincida con el agujero y fíjela con tornillos.

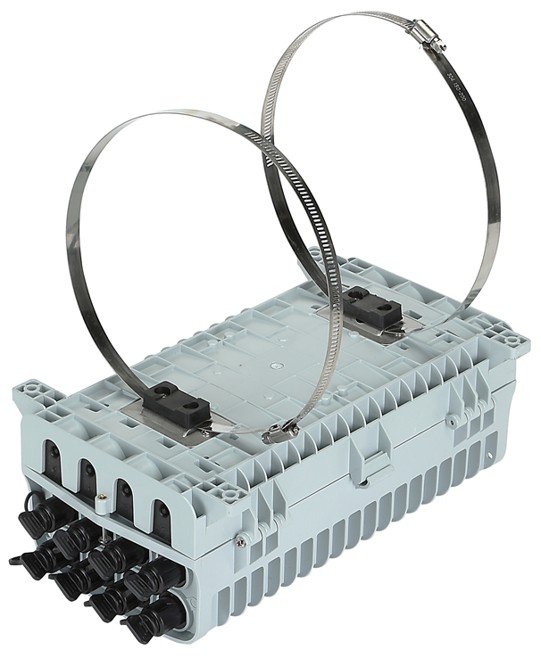

Instalación sobre poste
Pase la correa de acero inoxidable a través de la ranura de la placa trasera y fíjela al poste.
Instalación
Instalación aérea
Cuelga el gancho en el mensajero y aprieta los tornillos y las tuercas del gancho.
Instalación mural (con bandeja para guardar el cable de bajada)
Instale la bandeja de almacenamiento de cables de bajada en la parte posterior de la caja; taladre 4 agujeros en la pared de acuerdo con la dimensión del agujero de montaje de la bandeja de almacenamiento de cables de bajada, coloque el taco de expansión Φ 7.5 * 40, coloque la caja de manera que coincida con los agujeros y fíjela con los tornillos.
Instalación en poste (con bandeja para guardar el cable de bajada)
Instale la bandeja de almacenamiento del cable de bajada en la parte posterior de la caja; pase la correa de acero inoxidable a través de la ranura de la bandeja de almacenamiento del cable de bajada y fíjela al poste con la hebilla.
Instalación aérea (con bandeja para guardar el cable de bajada)
Instale la bandeja de almacenamiento del cable de bajada en la parte posterior de la caja; utilice la pequeña placa metálica para fijar la caja de distribución al mensajero.
Solución Huawei Mini SC/IP LC/IP MPO/Optitap SC
Solución Mini SC de Huawei
Solución Optitap SC
Solución IP MPO
Solución IP LC

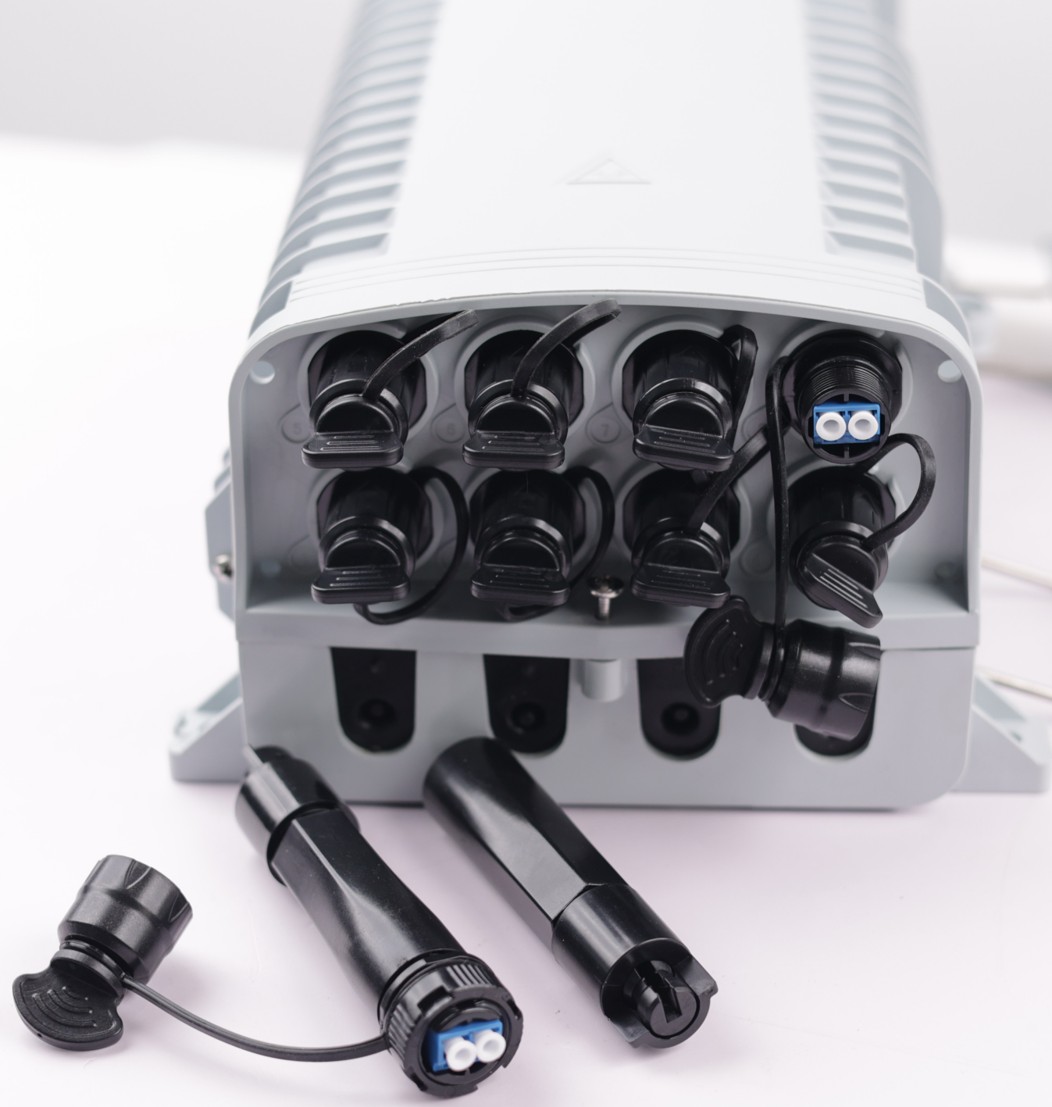

MBN-FOSC-A11 con adaptador tipo Mini LC
MBN-FOSC-A11 con 4 adaptadores Mini SC azules y 4 verdes
