HL-C12
Las cajas ODN preconectorizadas (Caja NAP CTO Preconectorizada) ofrecen una solución versátil para la interconexión de cables de acometida y cables de alimentación en redes FTTX. Pueden satisfacer las necesidades de al menos 12 usuarios. Como el equipo de nodo de distribución de red FTTX más avanzado, proporciona una conexión rápida y fiable, así como una buena protección y gestión para la red FTTX.
- Parámetro de producto
Las cajas ODN preconectorizadas (Caja NAP CTO Preconectorizada) ofrecen una solución versátil para la interconexión de cables de acometida y cables de alimentación en redes FTTX. Pueden satisfacer las necesidades de al menos 12 usuarios. Como el equipo de nodo de distribución de red FTTX más avanzado, proporciona una conexión rápida y fiable, así como una buena protección y gestión para la red FTTX.
Cajas ODN pre-conectorizadas de 10-12 puertos Caja NAP CTO Hoja de datos
Presupuesto
Nombre | Cajas ODN pre-conectorizadas de 10-12 puertos Caja NAP CTO |
Modo | HL-C12 CTO |
Dimensión | 199*209*80 mm |
Posición del orificio de instalación | 180*182 mm |
Adaptadores pre-conectorizados | Adaptador MINI negro (12 puertos) |
Disidente | Divisor PLC 1x2+1x8 o 1x4+1x8 |
Grado IP | IP68 |
Inflamabilidad | UL94-HB |
Material | PP o PC+ABS |
Método de instalación | Montaje en poste, montaje aéreo, montaje en pared |
Color | Negro |
Lista de embalaje | 1 unidad/caja, 22*21*12 cm, 0,9 kg 20 PIEZAS/CAJA, 46*44*64CM, 19KGS |
Características
La carcasa inferior y la cubierta superior están fijadas con tornillos y son extraíbles.
Material: PP.
Resistente a la humedad, al agua, al polvo y al envejecimiento.
Nivel de protección hasta IP68.
El interior está equipado con un divisor 1x4+1x8+ 1x2+1x8 PLC.
Método de instalación: montaje en poste, montaje aéreo, montaje en pared.
Entorno de aplicaciones
Temperatura de funcionamiento: -40 ºC～+65 ºC
Temperatura de instalación: -5 ºC～+40 ºC
Temperatura de almacenamiento: -40ºC～+65ºC
Presión atmosférica: 70～106 kPa
Humedad relativa: ≤93% (+40℃)
Cumple con las normas
ITU-T G.652: Características de una fibra óptica monomodo
IEC 60794-1-1: Cables de fibra óptica - Parte 1-1: Especificación genérica - General
IEC 60794-1-2: Cables de fibra óptica - Parte 1-2: Especificación genérica - Procedimiento básico de prueba de cables ópticos
Dimensión
Características ambientales
Este producto cumple con la directiva de protección ambiental RoHS, y el contenido de plomo, cadmio, mercurio, cromo hexavalente, bifenilos polibromados (PBB) y éteres difenílicos polibromados (PBDE) no supera el límite.
Canaletas para cables de productos
Accesorios
Instalación
Instalación en pared
Taladre 3 agujeros en la pared según las dimensiones, coloque el taco de expansión Φ8*40, coloque la caja haciendo coincidir los agujeros y use tornillos para fijarla.
Instalación sobre poste
Pase el aro a través de la ranura de la placa posterior y fíjelo al poste de telecomunicaciones.
Instalación

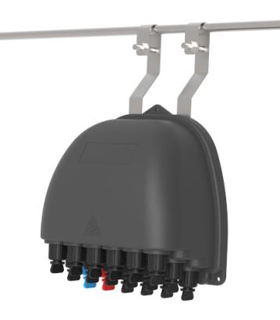

Instalación aérea
Ata los dos instalados en el chasis del techo colgado del cable y luego atorníllalos, para evitar que la carcasa se caiga.

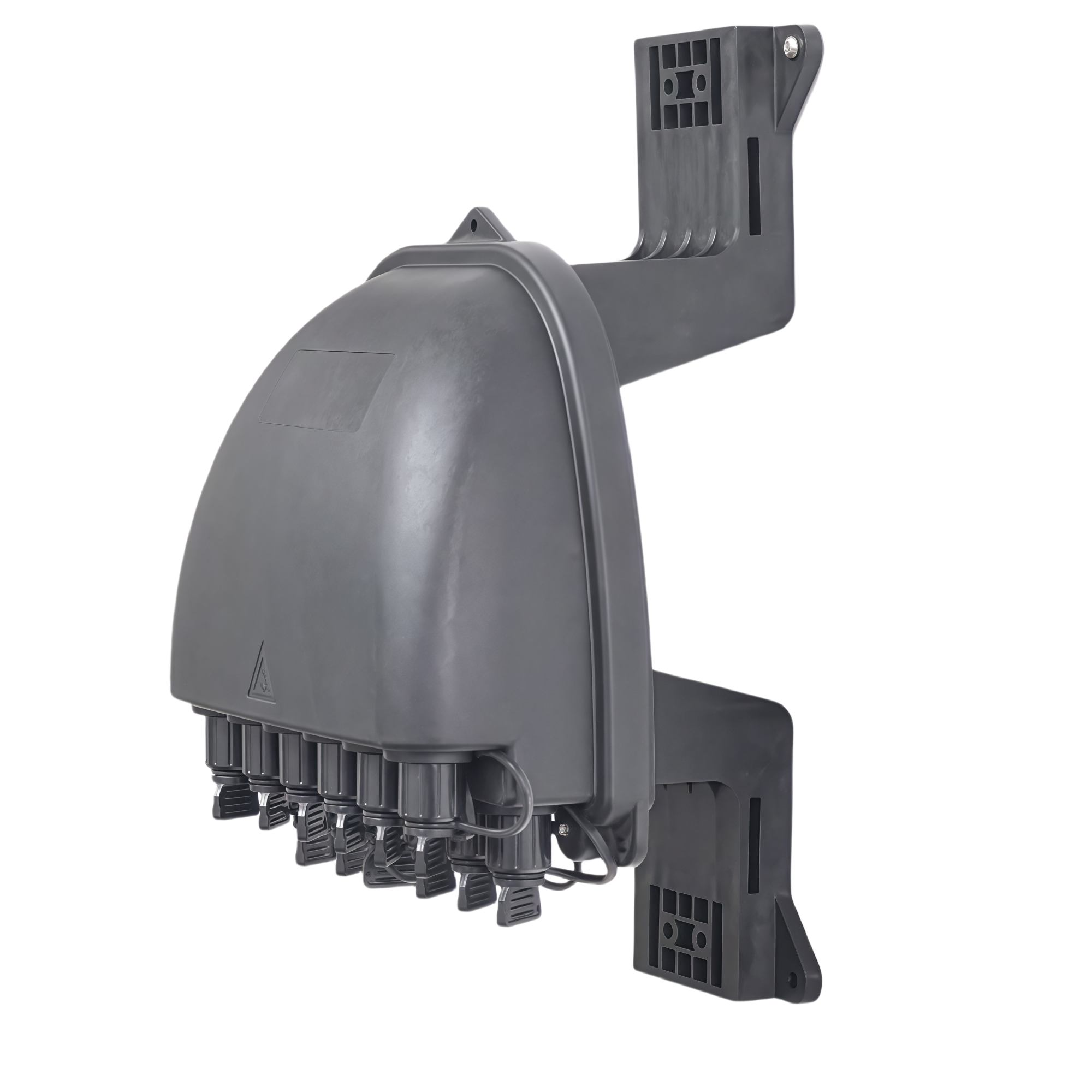

Instalación mural (con bandeja para guardar el cable de bajada)
Taladre 4 agujeros en la pared según las dimensiones del orificio de montaje de la bandeja de almacenamiento de cables, coloque el taco de expansión Φ 8*40, coloque la caja haciendo coincidir los agujeros y fíjela con los tornillos.
Instalación en poste (con bandeja para guardar el cable de bajada)
Pase la correa de acero inoxidable por la ranura de la bandeja de almacenamiento del cable de bajada y fíjela al poste con la hebilla.
Configuraciones
Modelo: HL-C12
Material: PP modificado
Sellado de la tapa: Mediante tornillo.
Material del accesorio metálico: Acero inoxidable de alta calidad
Dimensiones externas (mm): 199*209*80 mm
Adaptadores Mini SC/APC reforzados con conectores preinstalados: 12 unidades
Divisor PLC: 1x2+1x8 o 1x4+1x8
Resistente a la humedad, al agua, al polvo y al envejecimiento.
Protección: IP68
Color: Negro
Modelo: HL-C12
Material: PP modificado
Sellado de la tapa: Mediante tornillo.
Material del accesorio metálico: Acero inoxidable de alta calidad
Dimensiones externas (mm): 199*209*80 mm
Adaptadores Mini SC/APC reforzados con conectores preinstalados: 12 unidades (1 rojo, 1 azul, 16 negros)
Divisor PLC: Divisor FBT 1x2 + divisor PLC 1x8 o divisor PLC 1x4 + 1x8
Resistente a la humedad, al agua, al polvo y al envejecimiento.
Protección: IP68
Color: Negro
