Este equipo se utiliza como punto de distribución intermedio o punto de terminación para el cable de alimentación, conectándolo con el cable de acometida en un sistema de red de comunicación FTTx. El empalme, la división y la distribución de la fibra se pueden realizar en esta caja según los requisitos del cliente en fábrica. Se trata de una unidad sellada que proporciona una sólida protección y gestión para la infraestructura de la red FTTx.
Este equipo se utiliza como punto de distribución intermedio o punto de terminación para el cable de alimentación, conectándolo con el cable de acometida en un sistema de red de comunicación FTTx. El empalme, la división y la distribución de la fibra se pueden realizar en esta caja según los requisitos del cliente en fábrica. Se trata de una unidad sellada que proporciona una sólida protección y gestión para la infraestructura de la red FTTx.
1. CARACTERÍSTICAS
1. Estructura totalmente cerrada.
2. Material: ABS707k+UV, resistente a la humedad, al agua, al polvo, antienvejecimiento, nivel de protección IP68.
3. Se integran la sujeción, el empalme, la fijación, el almacenamiento y la distribución del cable de alimentación y del cable de bajada.
4. El interior está equipado con un divisor FTB 1x2 (desequilibrado o equilibrado) + un divisor PLC 1x8 o solo un divisor PLC 1x8 y la cubierta inferior está soldada mediante soldadura ultrasónica, que no es desmontable.
5. La caja se puede montar en la pared o en la torre de perforación, siendo apta para uso en interiores y exteriores.
2. ESPECIFICACIONES
1. Requisitos ambientales Temperatura de trabajo: -40℃~+85℃ Humedad relativa: ≤85% (+30℃) Presión atmosférica: 70 KPa~106 Kpa
2. Ficha técnica principal Pérdida de inserción: ≤0,3 dB Pérdida de retorno UPC: ≥50 dB Pérdida de retorno APC: ≥60 dB
3. Hoja de datos técnicos a prueba de rayos La resistencia de aislamiento entre el dispositivo de puesta a tierra y las partes metálicas de la caja no es inferior a 2 ×10⁴ MΩ/500 V (CC); IR≥2 ×10⁴ MΩ/500 V.
3. TABLA DE CONFIGURACIÓN
MODELO | Tamaño (Imagen) A*B*C | Capacidad máxima | Tamaño de instalación (Imagen 2) D/E*F | Nombre |
AR-DB-CDO10P-HC | 200*208*96 | Divisor PLC 1*8 | 53*154*185 | CDO-S2-CT |
AR-DB-CDO10P-HC-70/30-1R-1B-8BL | 200*208*96 | 1*2 FBT + 1*8 Divisor PLC | 53*154*185 | CDO-CI-70/30 |
AR-DB-CDO10P-HC-R1-B | 200*208*96 | 1*2 FBT o PLC + 1*8 Divisor PLC | 53*154*185 | CDO-R1B |

Tornillos de acero inoxidable | ![]() |
Kit de montaje en poste | ![]() |
Tira de acero inoxidable | ![]() |
Tornillos de acero inoxidable | ![]() |
Partículas expandidas | ![]() |

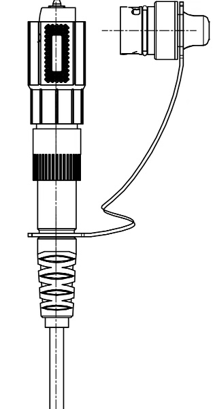

4. CANALES DE CABLES DEL PRODUCTO

5. INSTALACIÓN
1. Instalación en pared: Taladre 3 agujeros en la pared según las medidas indicadas en la tabla 1, coloque el perno de expansión Φ7.5*40, alinee la caja con los agujeros y fíjela con el perno. (Imagen 3)
2. Instalación en poste Fije 1 juego de anillos de poste al poste de telecomunicaciones (Imagen 4)
