GTS-12-1
صندوق توزيع كابلات الألياف الضوئية هو جهاز خط توصيل لتوزيعات المستخدم في نظام FTTH، وهو يوفر الحماية والإدارة لكابلات الألياف، ويمكن استخدامه للإنهاء، وتفرع الكابلات، والتوصيل المتقاطع.
يُستخدم بشكل أساسي كنقطة وصول للمستخدم في شبكة FTTH-ODN، ويمكن تقسيمه إلى نوع داخلي وخارجي وفقًا لسيناريو التثبيت، ويمكن تقسيمه إلى نوع توزيع ونوع تقسيم بصري وفقًا للوظيفة.
يُستخدم جهاز GTS-16-4 كنقطة توصيل لكابل التغذية مع كابل التوزيع في نظام شبكة اتصالات FTTx. ويمكن إجراء عمليات وصل الألياف وتقسيمها وتوزيعها داخل هذا الجهاز، كما يوفر حماية وإدارة فعّالة لبنية شبكة FTTx.
- معلمة المنتج
صندوق توزيع كابلات الألياف الضوئية هو جهاز خط توصيل لتوزيعات المستخدم في نظام FTTH، وهو يوفر الحماية والإدارة لكابلات الألياف، ويمكن استخدامه للإنهاء، وتفرع الكابلات، والتوصيل المتقاطع.
يُستخدم بشكل أساسي كنقطة وصول للمستخدم في شبكة FTTH-ODN، ويمكن تقسيمه إلى نوع داخلي وخارجي وفقًا لسيناريو التثبيت، ويمكن تقسيمه إلى نوع توزيع ونوع تقسيم بصري وفقًا للوظيفة.
يُستخدم جهاز GTS-16-4 كنقطة توصيل لكابل التغذية مع كابل التوزيع في نظام شبكة اتصالات FTTx. ويمكن إجراء عمليات وصل الألياف وتقسيمها وتوزيعها داخل هذا الجهاز، كما يوفر حماية وإدارة فعّالة لبنية شبكة FTTx.
المواصفات الفنية لـ GTS-12-1
من أجل البيئة
● درجة حرارة التشغيل: من -40 درجة مئوية إلى +65 درجة مئوية
● الرطوبة النسبية: أقل من 85% (+30 درجة مئوية)
● الضغط الجوي: 70 كيلو باسكال ~ 106 كيلو باسكال
● فئة الحماية: IP67
المعايير متوافقة
تُعتبر البنود التالية المقتبسة من هذا المعيار هي البنود القياسية. بالنسبة للمراجع المؤرخة، لا تسري التعديلات اللاحقة (باستثناء محتويات التصويب) أو المراجعات على هذا المعيار، ومع ذلك، يُشجع على استخدام أحدث إصدار من هذه المواصفة وفقًا لاتفاق الأطراف على دراسة إمكانية استخدام هذه الملفات. أما الوثائق المذكورة بدون تاريخ، فتسري على أحدث إصدار من هذه المواصفة.
UL 94، اختبار قابلية اشتعال المواد البلاستيكية للأجزاء في الأجهزة والمعدات YD/T 2150-2010 صندوق توزيع كابل الألياف الضوئية.
الميزات الرئيسية
● مصنوع من مادة بلاستيكية هندسية عالية الجودة (PP)، قوة ميكانيكية جيدة، مظهر أنيق، متانة وقوة تحمل.
● مناسب للتركيب الداخلي أو الخارجي، على الحائط أو العمود.
● صينية توصيل مدمجة ومكدسة، سهلة الفتح، ويمكن إزالة صينية التوصيل، مما يسهل التركيب والصيانة.
● توجيه الألياف أمر معقول.
● التثبيت لكابلات التغذية وكابلات التوصيل، وصل الألياف، التثبيت، التخزين، التوزيع ... إلخ الكل في واحد.
المواصفات الرئيسية
● فقد الإدخال: ≤13.8 ديسيبل
● فقدان انعكاس UPC: ≥55 ديسيبل
● فقدان العودة APC: z55dB
● ورقة بيانات فنية مقاومة للصواعق
لا تقل مقاومة العزل بين جهاز التأريض والأجزاء المعدنية للصندوق عن 2 × 104 ميجا أوم / 500 فولت (تيار مستمر).
IR≥2X 10+ MQ/500V.
لا تقل مقاومة الجهد بين جهاز التأريض والصندوق وأجزائه المعدنية عن 3000 فولت (تيار مستمر)/دقيقة، ولا يوجد ثقب أو شرارة كهربائية؛ U ≥ 3000 فولت
جدول التكوين
نموذج | المقاس (الصورة الأولى) أ*ب*ج | أقصى سعة | قم بتعليق جدار لتثبيت المقاس F*H | سعة FOSC (Bunchy) | في أكبر قطر للكابل |
GTS-8-2 | 273 × 234 × 92 مم | 8 (SC/APC) | 107 × 156 مم | 84 نواة | 18 مم × 2 |
تثبيت
تركيب على الحائط
قم بحفر 4 ثقوب في الحائط بناءً على الحجم الموجود في الجدول 1، وضع مسمار التمدد Φ7.5*40، وضع الصندوق بحيث يتطابق مع الثقوب واستخدم المسمار للتثبيت.
تركيب مثبت على عمود
قم بتثبيت مجموعة واحدة من حلقات العمود على عمود الاتصالات، كما هو موضح أدناه.
التعبئة والتغليف
● التعبئة: كرتون
● درجة حرارة التخزين: من -20 درجة مئوية إلى +65 درجة مئوية
● رطوبة التخزين: ≤ 95% (عند 30 درجة مئوية)، مع عدم وجود غازات أكالة في الجوار
● النقل: السيارات والقطارات والسفن والطائرات
● وسائل النقل لتجنب الاصطدامات والسقوط والأمطار والثلوج المتساقطة مباشرة والتعرض لأشعة الشمس.

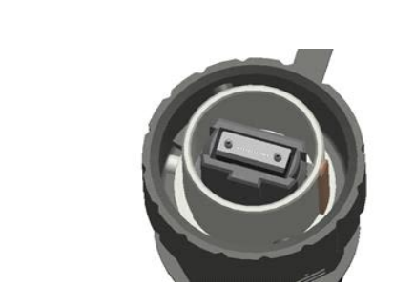

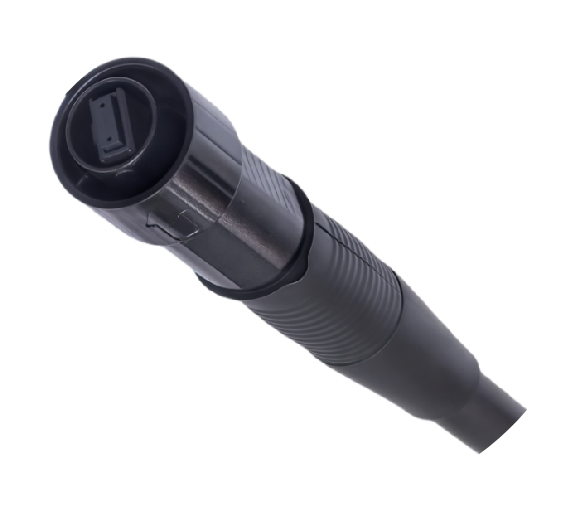

تركيب موصل الألياف الضوئية:
