ورقة بيانات صندوق مقسم الألياف الضوئية SC ذو 8 منافذ
يُستخدم على نطاق واسع كوصلة توزيع وطرفية في نظام شبكة اتصالات FTTX. يوفر وظائف متكاملة لربط الألياف وحمايتها وتقسيمها وتوزيعها وتخزينها وإدارتها لشبكة FTTX.
- معلمة المنتج
يُستخدم على نطاق واسع كوصلة توزيع وطرفية في نظام شبكة اتصالات FTTX. يوفر وظائف متكاملة لربط الألياف وحمايتها وتقسيمها وتوزيعها وتخزينها وإدارتها لشبكة FTTX.
تحديد
اسم | صندوق مقسم الألياف الضوئية SC ذو 8 منافذ |
نموذج | MBN-FOSC-A11 |
الأبعاد | 313 × 195 × 120 مم |
موضع فتحة التركيب | 175.5x260.2x52x177.6 مم (D*E*F*G) |
مادة | مادة الغلاف: بولي كربونات + أكريلونيتريل بوتادين ستايرين مادة المكونات الداخلية: PC+ABS/ABS |
أقصى سعة | 68 نواة |
محولات مزودة بموصلات مسبقة | محولات ذات 8 منافذ موصلة مسبقًا |
مُقسِّم PLC | مقسم PLC 1x8 |
أبعاد منفذ كابل الألياف الضوئية | Φ5~Φ17mm |
فتحة الكابل | 4 مداخل و8 مخارج، 12 منفذًا |
معيار الحماية من الأسلحة النارية | IP65 |
قابلية الاشتعال | UL-94HB (افتراضي) |
اختبار رذاذ الملح المحايد (NSS) | 48 ساعة |
هيكل مانع للتسرب | مانع تسرب ميكانيكي بحلقة مطاطية وقفل مشبك |
تثبيت | مثبت على الحائط، مثبت على عمود، هوائي |
لون | اللون الرمادي، رمز لون RAL 7035 أو حسب الطلب |
قائمة التعبئة | علبة فردية: 350 × 215 × 130 مم، 1.5 كجم 10 قطع/كرتونة، 450×370×685 مم، 16 كجم |
الأبعاد
الأبعاد الخارجية: 313 × 195 × 120 مم (أ × ب × ج)
موضع فتحة التركيب: 175.5 × 260.2 × 52 × 177.6 مم (D*E*F*G)
إغلاق مسارات الكابلات
سمات
● تصميم هيكلي متطور، تشغيل سهل وتوجيه معقول
● المادة: PC+ABS.
● مقاوم للرطوبة، مقاوم للماء، مقاوم للغبار، مقاوم للشيخوخة.
● مستوى الحماية يصل إلى IP65.
● 8 فتحات للكابلات الداخلة/الخارجة، 8 محولات موصلة مسبقًا.
● طريقة التركيب: مثبت على عمود، مثبت هوائياً، مثبت على الحائط.
● يمكن تزويده بصينية تخزين لكابلات التوصيل لتلبية احتياجات تخزين كابل دائري بطول 50 مترًا وقطر 5 مم
طلب
● شبكات الكابلات التلفزيونية
● الاتصالات عبر الألياف الضوئية
● FTTX
● تقارب شبكة الألياف الضوئية
● شبكة الوصول بالألياف الضوئية
● يستخدم على نطاق واسع في شبكة الوصول FTTH
● شبكات الاتصالات
● شبكات اتصالات البيانات
● الشبكات المحلية
بيئة التطبيقات
غرض | قيمة |
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية |
درجة حرارة التركيب | -15 درجة مئوية إلى +40 درجة مئوية |
درجة حرارة التخزين | -45 درجة مئوية إلى +75 درجة مئوية |
الضغط الجوي | 70-106 كيلو باسكال |
الرطوبة النسبية | ≤85% (+30 درجة مئوية) |
الخصائص البيئية
يتوافق هذا المنتج مع توجيهات حماية البيئة RoHS، ولا يتجاوز محتوى الرصاص والكادميوم والزئبق والكروم سداسي التكافؤ وثنائي الفينيل متعدد البروم (PBB) وثنائي فينيل الإيثر متعدد البروم (PBDE) الحد المسموح به.
الامتثال للمعايير
IEC 62134-1-2002: حاويات الألياف الضوئية - الجزء 1: المواصفات العامة
IEC61300-2: أجهزة الربط البصري بالألياف والمكونات السلبية - الاختبار الأساسي و
إجراءات القياس
IEC60068-2: إجراءات الاختبار البيئي الأساسية للمنتجات الكهربائية والإلكترونية
صينية التوصيل
غرض | صينية التوصيل أ | صينية التوصيل B |
الأبعاد (الارتفاع × العرض × العمق) | 139 × 101 × 20 مم | 201 × 128 × 19 مم |
الوزن الصافي (الوحدة: كجم) | 0.037 | 0.066 |
صورة |
|
|
لون | RAL7035 | RAL7035 |
مادة | نظام منع انغلاق المكابح (PC+ABS) | نظام منع انغلاق المكابح (PC+ABS) |
سعة التوصيل لصينية (الأنوية) | 24 (طبقتان من مادة قابلة للانكماش الحراري) غلاف واقٍ)، فتحتان لوحدة تحكم منطقية قابلة للبرمجة (PLC) مقاس 1/8 بوصة | 20 (طبقتان من مادة قابلة للانكماش الحراري) غلاف واقٍ)، فتحتان لوحدة تحكم منطقية قابلة للبرمجة (PLC) مقاس 1/8 بوصة |
الوضع الافتراضي (PCS) | 2 | 1 |
الأجزاء الرئيسية
تثبيت
تركيب على الحائط
قم بحفر 4 ثقوب في الحائط وفقًا لحجم التعليقة الجدارية السفلية، وضع سدادة التوسيع Φ 7.5 * 40، وضع الصندوق ليتناسب مع الثقب، وثبته بالمسامير.

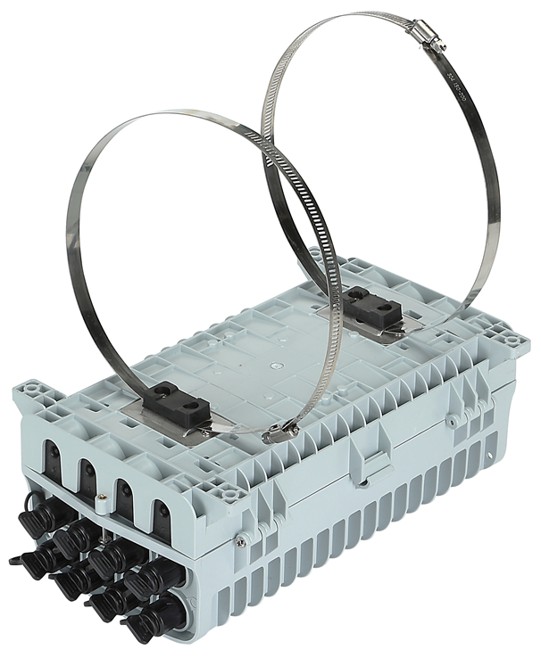

تركيب مثبت على عمود
مرر حزام الفولاذ المقاوم للصدأ عبر فتحة اللوحة الخلفية وثبته على العمود.
تثبيت
تركيب هوائي
قم بتعليق الخطاف على حامل الرسائل، ثم قم بربط البراغي والصواميل الخاصة بالخطاف.
تركيب على الحائط (مع صينية تخزين كابلات التوصيل)
قم بتركيب صينية تخزين كابلات التوصيل على الجزء الخلفي من الصندوق؛ قم بحفر 4 ثقوب في الحائط وفقًا لأبعاد فتحة تثبيت صينية تخزين كابلات التوصيل، وضع سدادة التوسيع Φ 7.5 * 40، وضع الصندوق بحيث يتطابق مع الثقوب، وثبته بالمسامير.
تركيب على عمود (مع صينية تخزين كابل التوصيل)
قم بتركيب صينية تخزين كابل التوصيل على الجزء الخلفي من الصندوق؛ مرر حزام الفولاذ المقاوم للصدأ عبر فتحة صينية تخزين كابل التوصيل وثبته على العمود باستخدام مشبك.
تركيب هوائي (مع صينية تخزين كابل التوصيل)
قم بتركيب صينية تخزين كابل التوصيل في الجزء الخلفي من الصندوق؛ استخدم الصفيحة المعدنية الصغيرة لتثبيت صندوق التوزيع على حامل الكابلات.
حلول هواوي ميني إس سي/آي بي إل سي/آي بي إم بي أو/أوبتيتاب إس سي
حلول هواوي المصغرة SC
حل أوبتيتاب إس سي
حلول IP MPO

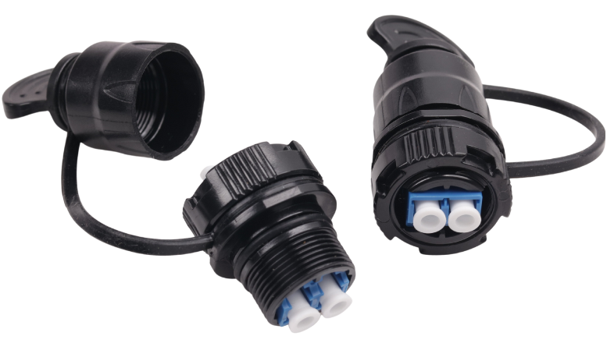

حلول IP LC
MBN-FOSC-A11 مع محول من نوع Mini LC
MBN-FOSC-A11 مع 4 محولات Mini SC زرقاء + 4 محولات Mini SC خضراء
